JF-215积分球产品检测和使用说明

产品名称 / 编号：JF-215积分球 /142151
送检部门：生产部   产品数量：1只
产品类型 ：积分球（成品）
检测项目：产品质量及光学性能检测
检测依据：客户图纸技术要求及合肥星月夜光技术应用研究所产品质量要求

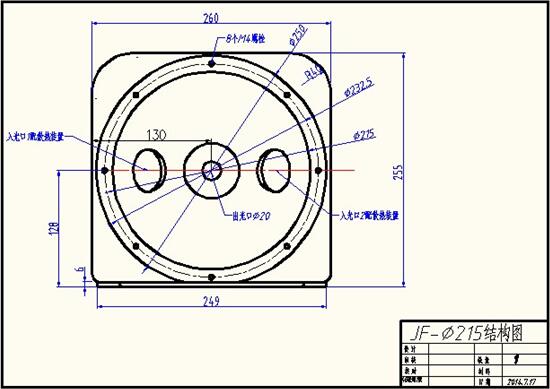

下附产品结构示意图

图中为主单位为毫米/mm

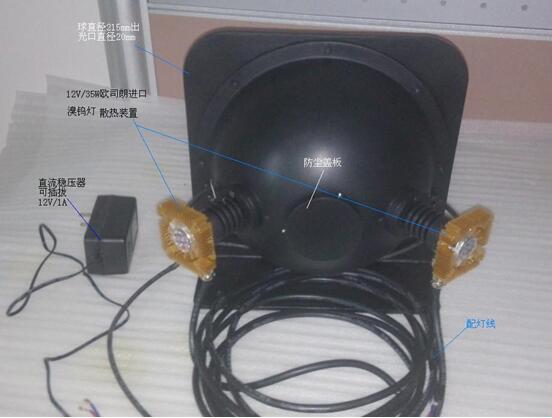

产品实物结构说明：

检测说明：
1．产品依据客户图纸设计要求完成机加工要求，满足其使用要求。
2．采用喷涂高漫反射材料，具体参见材料反射率说明。
3．产品为达到更好使用效果采用风冷降温在灯座上增加散热装置和直流稳压源一个。

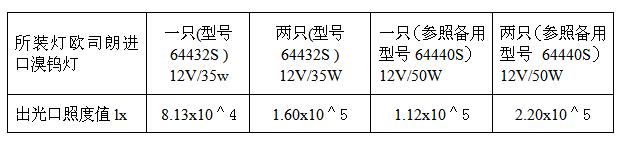

4．产品出光口照度表(表中数据电源为大华型号为DH1719-2A ，量程为0-24V 0-5A ， 测试环境为实验室（暗室）。数据12V/35W是恒流2.92A ，数据12V/50W是恒流4.10A测量数据仅够参考）请按需要你更换所需测量灯具。

5. 由于出光口较小，所测量均匀光斑时，待测点变化差别不明显，测量相对变化小于2%在这种情况下，我们默认其均匀性优于98%。
6. 所测积分球稳定性，与所设定电压电流，使用电源。测试环境等都有影响。这里给出的仅供参考。电源为大华型号为DH1719-2A ，量程为0-24V 0-5A ， 测试环境为实验室（暗室）， 测量为恒流4.10A  ，测试时间为1H（ 电源，灯预热15min ，实际测量45min） 。实验结果稳定性优于98%。

温馨提示：产品装有2只12V/35W型号64432S 12V.GY6.35灯具，产品使用时会产生一定热量 ，建议不要长时间测量 ；产品另备2只12/50W型号64440S 12V.GY6.35欧司朗溴钨灯，如果使用 ，建议不要长时间测量，如长时间测量建议采用间歇式，不然会影响产品使用寿命 。

产品维护保养：
积分球产品的保养，需防尘，一般在出厂时我所对产品会进行常规质量检测，在裸露积分球开口配有防尘盖。防尘堵头等所以在使用完成后尽快将防尘盖，堵头上好。对于需深入积分球内取放样品的，建议穿戴一次性洁净手套。要及时清理球壁上的灰尘（采用毛刷，吹球。气枪）切不可用手触摸以免污染积分球,产品一般在一年后需做保养（建议由我所专业人员处理）这样可延长产品的使用寿命和使用效率。

合肥星月夜光技术应用研究所 质量管理部
