教育部Φ500积分球光源光斑的均匀性检测

测试时间：2014-09-18
测试者：张士玉
漫射源光斑：φ80mm

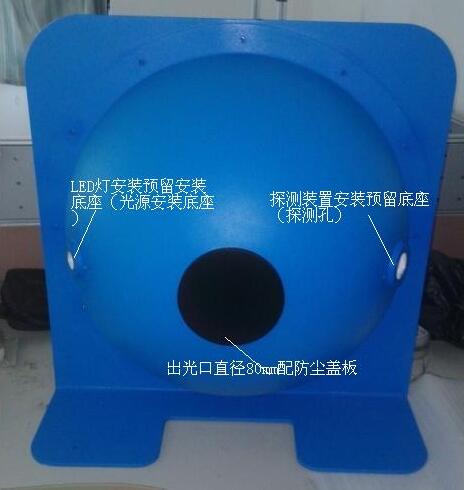

检测产品图（所有光学出口安装底座孔均配有防尘塞/盖板，球主体颜色为蓝色）

测试步骤：
1.待开机5分钟后，电网电压无明显波动时，进行测试。
2.制造商给出的电源不稳定性小于0.5％。选用进口欧司朗溴钨灯64415S.12V/10W把灯上在光源安装底座上, 把直流稳压电源电压调至12V以上时，采用恒流0.84A状态测试，出口光斑的直径是φ80mm，出口总照度大于4000LX。
3.下图表记录为点亮溴钨灯。本次测量使用的照度计是上海嘉定仪器厂产 JD-3型，原接收面为φ22，现改为接收面φ2的光电二极管，以便提高测量精度，所测数值是相对值，与定标后的照度值不一致。

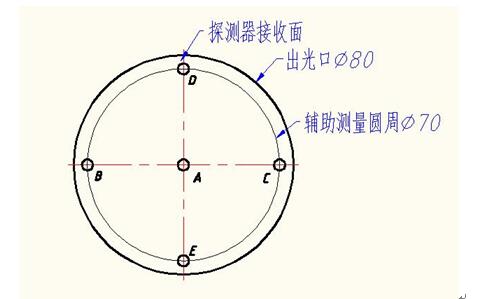

4.测试为避免外界光干扰，我们在夜晚测量，环境照度约15 LX出光口中心，及在出光口直径70mm的圆周上四点如图,每个数据测两次取均值。

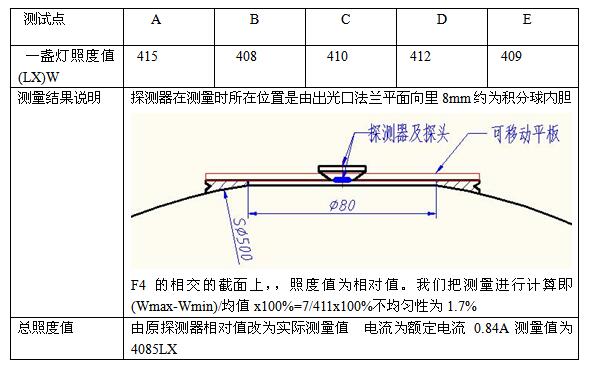

5.我们在持续测量光斑，记录列于下表

6．测试结果
均匀性=1-1.7%=98.3%
由测量证明，本漫射光源出口光斑的均匀性优于98.3％
