JF-ф550积分球检测报告

产品名称：JF-ф550均匀光源积分球
积分球出口光斑直径80mm，装有两组欧司朗溴钨灯，内圈一组是8个10W/12V、型号G,Y6,35 64415S；外圈一组8个35W/12V、型号G,Y6,35  64432S；配有9个散热风扇，外形60x60mm，规格为12V/0.18A（备注：可配50W/12V  型号G,Y6,35  64440S）
说明：积分球与电源控制柜所有的灯都有编号对应关系，控制柜电源编号由上至下1-16 最后一阁放置接线板  、布线等。灯由外圈至里圈1-16可参见下面图示

检测项目
1、出口光斑的面均匀性（1对称四只小灯、2对称四只大灯、3对称四只小灯和四只大灯）
2、出口光斑的稳定性
3、出口光斑的角度均匀性（对称四只小灯、四只大灯）

一、出口光斑的面均匀性检测
探测装置为 ：光电探测器 型号为JD-3光照度计

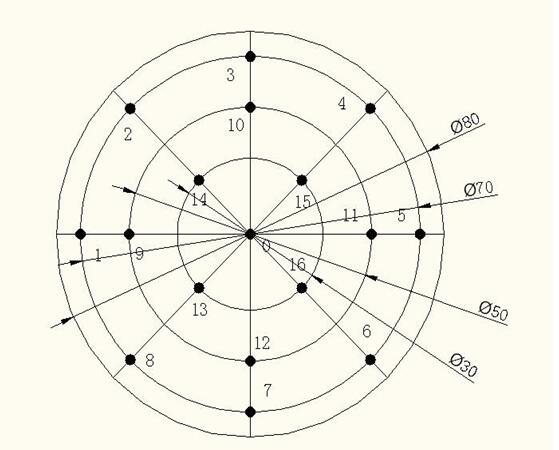

探测试验取点如下图

1、对称四只小灯出口光斑的面均匀性检测
试验器材：
电源控制柜一台（包含控制电源16台型号为AgilentE3633A、 接线板、电源接线等）、探测装置（主要探测光信号的变化）、试验平台等。
试验环境：检测室（杂散光少，减少对试验结果的影响）
试验说明及检测数据：

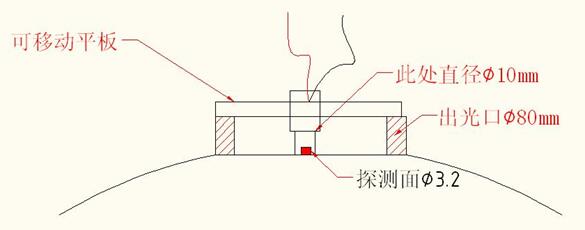

本次测量开对称4只10W/12V编号为9、11、13、15溴钨灯，恒流在0.850A输出电压约12.20V左右， 点亮5min后如图放置探测装置，由于探测装置自身所限本次测量为ф70mm圆周内出口光斑面均匀性R*10Lx探测面直径ф1.8

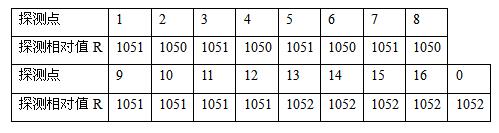

探测值如下表

均匀性W=1-光信号变化（Rmax-Rmin）/均值x100% =1-（1052-1050）/1051×100%=99.8%

2、对称四只大灯出口光斑的面均匀性检测

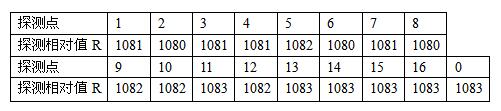

本次测量开对称4只35W/12V编号为1、3、5、7 。12V/35W恒流在2.900A输出电压约12.50V左右点亮5min后如图放置探测装置，由于探测装置自身所限本次测量为ф70mm圆周内出口光斑面均匀性R*100lx探测面直径ф3.2

均匀性W=1-光信号变化（Rmax-Rmin）/均值x100% =1-（1083-1080）/1081.5×100%=99.7%

3、对称四只大灯和对称四只小灯出口出口光斑的面均匀性检测
本次测量开对称4只35W/12V编号为1、3、5、7 。12V/35W恒流在2.900A输出电压约12.50V左右和开对称4只10W/12V编号为9、11、13、15溴钨灯，恒流在0.850A输出电压约12.20V左右， 点亮5min后如图放置探测装置5min后如图放置探测装置，由于探测装置自身所限本次测量为ф70mm圆周内出口光斑面均匀性R*100lx探测面直径ф3.2

均匀性W=1-光信号变化（Rmax-Rmin）/均值x100% =1-（1365-1363）/1364×100%=99.85%

二、出光口光斑的稳定性
试验器材：电源控制柜一台（包含控制电源16台型号为AgilentE3633A、 接线板、电源接线等）探测装置（主要探测光信号的变化）、试验平台等
试验环境：检测室（杂散光少，减少对试验结果的影响）
试验说明及检测数据：本次测量开8盏10W/12V溴钨灯，恒流0.860A输出电压约12.50V左右， 探测信号装置距出光口垂直距离4cm

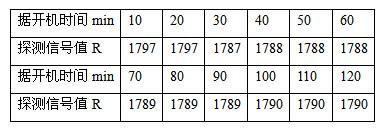

2小时内稳定性P 探测值R探测均值R1（1788.17）的关系
P=1-R变化/均值R1x100%=1-（1790-1787）/1788.17×100%=99.83%
本次测量开8盏50W/12V溴钨灯，同时开九个后备风扇恒流4.000A输出电压约12.20V 探测信号装置距出光口垂直距离10cm

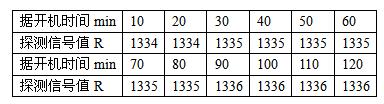

2小时内稳定性P 探测值R探测均值R1（1335.17）的关系
P=1-R变化/均值R1x100%=1-（1336-1334）/1335.17×100%=99.85%

三、出口光斑的角度均匀性
试验器材：电源控制柜一台（包含控制电源16台型号为AgilentE3633A、 接线板、电源接线等）探测装置（主要探测光信号的变化）、试验平台（可旋转移动支架）等。
试验环境：检测室（杂散光少，减少对试验结果的影响）
试验说明及检测数据：
调节探测装置至探测器正对出光口中央距离4cm，探测器最好为陷阱式减少探测立体角 电源恒流4.000A电压约12.20V  对称4个50W Rx10Lx

偏离度D是指相对于探测器在0度的值R1（452）百分比计算如下
D%=（角度值R-R1）/R1x100%
调节探测装置至探测器正对出光口中央距离4cm，探测器最好为陷阱式减少探测立体角 电源恒流2.900A电压约12.20V    对称4个35W(编号1/3/5/7)Rx10

调节探测装置至探测器正对出光口中央距离4cm，探测器最好为陷阱式减少探测立体角 电源恒流0.8500A电压约12.20V    对称4个10W (编号9/11/13/15)Rx1

检测结果说明：
试验结果与电网电压，检测环境，探测器响应度（精度）、探测方向位置均有关系，测试结果只在当时测试环境下有效，具体请以实际为准

测试人：张士玉
合肥星月夜光技术应用研究所质量部
