测试者：张士玉
漫射源光斑：φ180mm

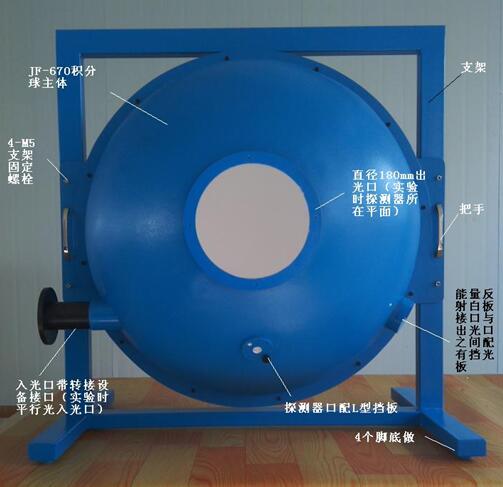

产品结构图
测试步骤：

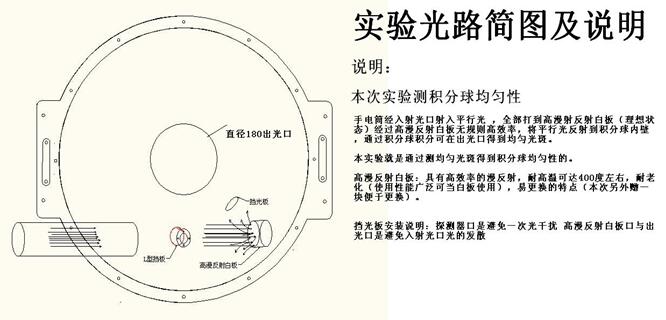

1．调节好实验光源，为提高实验准确性，减少实验时电压波动，本实验采用直流强光电筒作为实验光源。为减少光源发散角，实验时，深入入光口（备注：电筒前约有10mm长的罩子减少发散角）。
2．为提高测量的方便性，实验时出光口与地面平行即横平放置，实验时应选择暗室或者杂散光影响较小的地方（本次为实验室)。
3．下图表记录为输入近似平行光时的照度计值。本次测量使用的照度计是上海嘉定仪器厂产 JD-3型，原接收面为φ10，现改为接收面φ3的光电二极管，以便提高测量精度，所测数值是相对值，与定标后的照度值不一致。
4．测试时应避免外界光干扰。

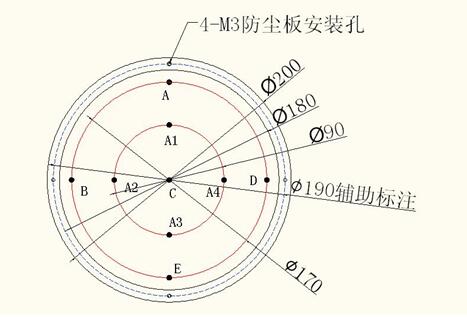

测试在出光口中心，以及在出光口直径170mm的圆周上任取四点（这样减少出光口外沿影射）和在直径约90mm任取四点如图 数据测试如下。

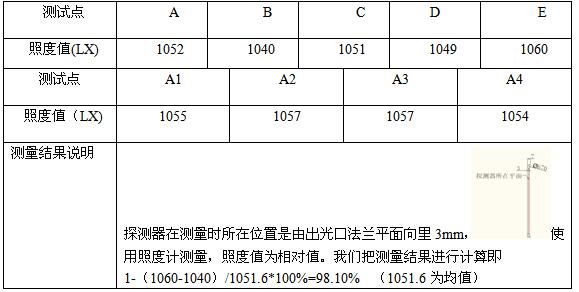

5．我们在持续测量光斑，记录列于下表
6．测试结果
由测量证明，本漫射光源出口光斑的均匀性优于98.10％
合肥星月夜光技术应用研究所质检部
